Dynamika Pracy Układów Hydroforowych: Analiza Roli Poduszki Powietrznej i Histerezy Sterowania

Dynamika Pracy Układów Hydroforowych: Analiza Roli Poduszki Powietrznej i Histerezy Sterowania

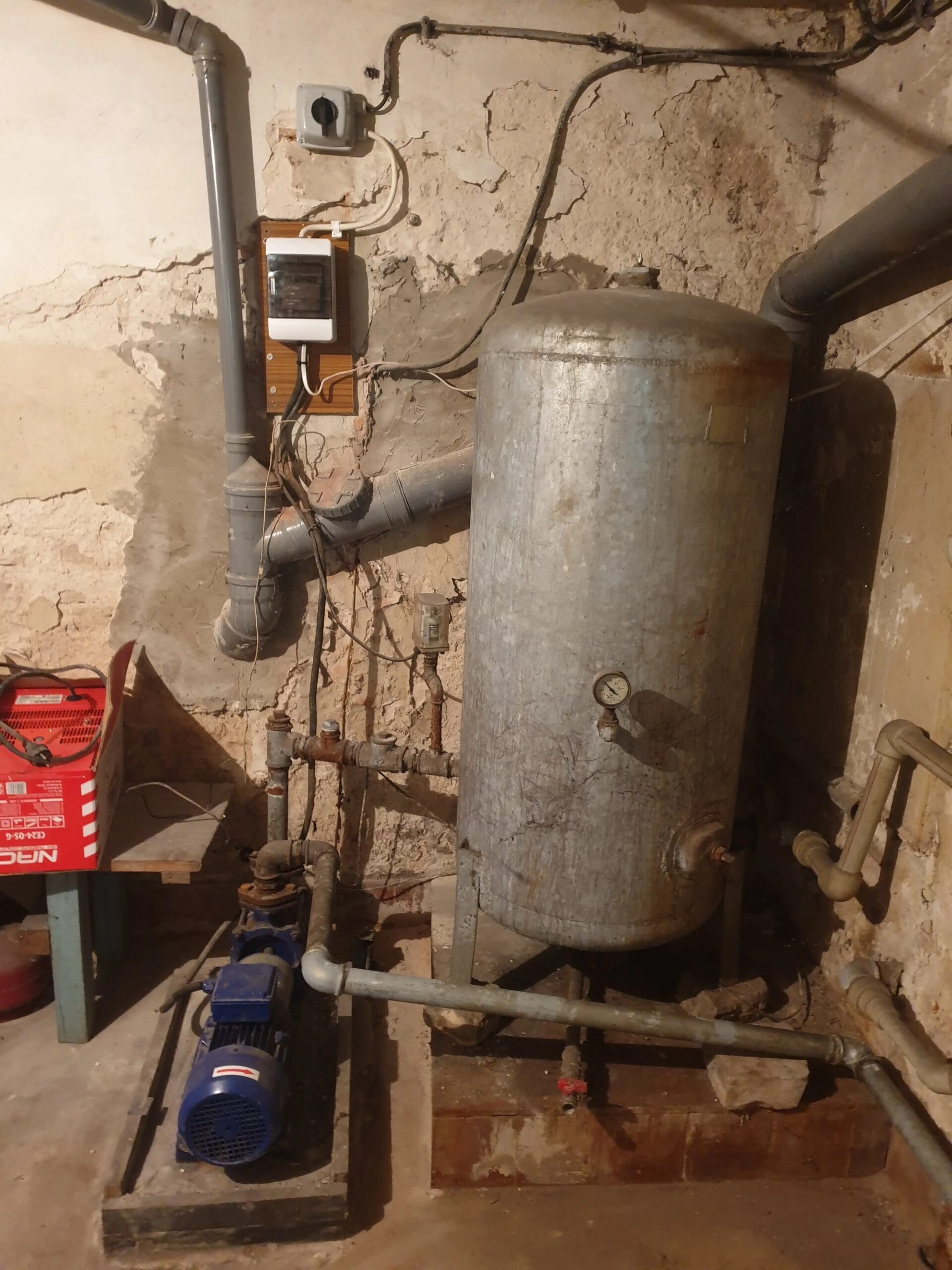

Poprawne funkcjonowanie domowej instalacji wodociągowej zależy nie tylko od wydajności agregatu pompowego, ale w równym stopniu od poprawnie skonfigurowanego węzła hydroforowego. W ujęciu inżynierskim, zbiornik przeponowy nie jest jedynie „magazynem wody” – pełni on funkcję akumulatora hydraulicznego oraz stabilizatora ciśnienia.
Niniejsze opracowanie wyjaśnia fizykę pracy układu (opartą na prawie Boyle’a-Mariotte’a), definiuje pojęcie objętości czynnej oraz omawia najczęstsze błędy eksploatacyjne prowadzące do zjawiska pracy cyklicznej (tzw. taktowania).

1. Podstawy Fizyki: Ciecz Nieściśliwa vs. Gaz Ściśliwy

Aby zrozumieć konieczność stosowania zbiorników hydroforowych, należy odwołać się do mechaniki płynów. Woda, jako ciecz, jest fizycznie nieściśliwa. Oznacza to, że próba wtłoczenia jej do zamkniętego, sztywnego układu (same rury) powoduje natychmiastowy, gwałtowny wzrost ciśnienia przy minimalnym dopływie cieczy.
Gdyby w instalacji nie było bufora gazowego, uruchomienie pompy powodowałoby natychmiastowy skok ciśnienia do maksimum, a odkręcenie kranu – natychmiastowy spadek do zera. Taka praca (zero-jedynkowa) jest niszcząca dla pompy, złączek i armatury.
Rola Poduszki Powietrznej: W zbiorniku przeponowym (membranowym) znajduje się fabrycznie sprężone powietrze (lub azot). Elastyczna membrana (wykonana z EPDM lub Butylu) fizycznie oddziela wodę od gazu. Gdy pompa tłoczy wodę do wnętrza membrany, poduszka powietrzna ulega kompresji (zmniejsza swoją objętość), gromadząc energię potencjalną. To właśnie sprężony gaz „wypycha” wodę do instalacji w momentach, gdy pompa nie pracuje.

2. Kalibracja Wstępna (Pre-charge Pressure)

Krytycznym parametrem technicznym, często pomijanym podczas uruchamiania systemu lub okresowych przeglądów, jest ciśnienie wstępne gazu w zbiorniku (mierzone „na pusto”, przy braku ciśnienia wody w instalacji).
Złota Zasada Inżynierska: Ciśnienie powietrza w zbiorniku musi być zawsze niższe o 0,2 bara od ciśnienia załączenia pompy.
P powietrza = P załączenia pompy – 0,2 bara
Analiza skutków błędnej kalibracji:
Ciśnienie wstępne zbyt niskie (brak powietrza): Membrana pod wpływem ciśnienia wody rozciąga się nadmiernie, zajmując prawie całą objętość zbiornika. Skutkuje to drastycznym zmniejszeniem objętości czynnej (ilości wody, którą zbiornik może oddać). Pompa włącza się z dużą częstotliwością, co prowadzi do przegrzania silnika.
Ciśnienie wstępne zbyt wysokie: Jeśli ciśnienie gazu przewyższa ciśnienie startu pompy, poduszka powietrzna całkowicie wypchnie wodę z membrany, zanim sterownik zdąży uruchomić pompę. Efekt: Użytkownik doświadcza chwilowego braku wody w kranie, po czym następuje gwałtowny „strzał” ciśnienia i powietrza („plucie” kranów).

3. Histereza Sterowania (Delta P)

Praca klasycznego układu hydroforowego opiera się na cyklu histerezy, realizowanym przez wyłącznik ciśnieniowy (presostat). Histereza to różnica między progiem startu a progiem stopu.
Ciśnienie Załączenia (Cut-in): Dolny próg (np. 2,0 bar), przy którym styki zwierają się i pompa startuje.
Ciśnienie Wyłączenia (Cut-out): Górny próg (np. 3,5 bar), przy którym sprężyna rozłącza styki i pompa kończy pracę.
Optymalizacja zakresu pracy: Różnica między tymi wartościami powinna wynosić średnio 1,5 – 2,0 bary. Zbyt mała histereza (np. start 3,0 bar, stop 3,5 bar) jest błędem konfiguracyjnym. Powoduje ona, że pompa pracuje w bardzo krótkich cyklach, nie wykorzystując pojemności zbiornika. Prowadzi to do szybszego zużycia styków presostatu oraz kondensatora rozruchowego silnika.

4. Diagnostyka Zjawiska „Taktowania” (Cycling)

Zjawisko częstego załączania się pompy (np. co kilka sekund lub minut przy braku poboru wody) w inżynierii nazywamy taktowaniem (cycling). Jest to stan awaryjny, wymagający natychmiastowej interwencji.
Z technicznego punktu widzenia, przyczyny są zazwyczaj dwie:
A. Utrata poduszki powietrznej (Dyfuzja): Guma membrany nie jest materiałem idealnie szczelnym. Z czasem (w skali miesięcy/lat) cząsteczki powietrza dyfundują przez mikropory membrany do wody. Jest to proces naturalny. Rozwiązanie: Okresowa kontrola ciśnienia manometrem (raz na 6 miesięcy) i dopompowanie powietrza kompresorem do wartości obliczeniowej.
B. Nieszczelność zaworu zwrotnego (Backflow): Jeśli zawór zwrotny (umieszczony przy pompie lub przed zbiornikiem) ulegnie awarii lub zanieczyszczeniu, nie utrzymuje on słupa wody. Po wyłączeniu pompy, woda pod ciśnieniem cofa się z instalacji z powrotem do studni. Efekt: Ciśnienie na manometrze spada samoczynnie, mimo zakręconych kranów. Sterownik wykrywa spadek i uruchamia pompę, która dobija ciśnienie, wyłącza się, a woda znów ucieka. Cykl powtarza się w nieskończoność.

Podsumowanie
Zestaw hydroforowy jest układem dynamicznym, wymagającym okresowej inspekcji. Poprawnie skalibrowany zbiornik (z odpowiednią poduszką powietrzną) działa jak amortyzator, chroniąc instalację przed uderzeniami hydraulicznymi i zapewniając pompie optymalne warunki termiczne (rzadsze załączenia).
Ignorowanie fizyki pracy tego układu (brak kontroli ciśnienia wstępnego) jest najczęstszą przyczyną przedwczesnych awarii pomp głębinowych, niezależnie od ich marki i klasy jakościowej.
